DK812探規|電感測頭
索尼Magnescale高精度探規DK812SALR5 DK812SBLR5電感測頭
DK812 A/B系列
索尼Magnescale 高精度測量探規DK812系列:
3000萬次使用壽命的高性能測量探規DK812系列：
精度0.001mm；分辨率0.1微米，0.5微米；測量長度12mm；線纜最長可達22m；安裝容易，設計堅固，適用于各種工廠作業環境，耐油水灰塵，抗震動沖擊能力強；配用產品：MG10/MG20/MG30/MG40/LY71/LY72/LT30.品特點：
日本索尼Magnescale 高精度測量探規DK812系列特點
結構緊湊，并具有高分辨率0.1微米，最大響應速度也有了更進一步的提高：
1.測量范圍：12mm
2.精度：1μm（高分辨率模式），1.5μm（通用型號的分辨率）
3.最大分辨率：0.1μm
4.最大反應速度：80米/分鐘（分辨率0.1微米）250米/分鐘（分辨率0.5微米）
5.內置參考點
6.優良的耐水和耐油功能。
7.采用耐屈撓性電纜。
8.適用于各種工廠作業環境。
9.設計堅固，適用惡劣環境。
10。用氣壓輔助裝置可以垂直移動轉軸，安裝容易，可選購法蘭型探規
技術參數：
型號 | 高分辨率機型 | 一般用途分辨率機型 | ||
DK812SAR | DK812SBR | DK812SAR5 | DK812SBR5 | |
DK812SALR | DK812SBLR | DK812SALR5 | DK812SBLR5 | |
DK812SAFR | DK812SBFR | DK812SAFR5 | DK812SBFR5 | |
DK812SAFLR | DK812SBFLR | DK812SAFLR5 | DK812SBFLR5 | |
DK812SAVR | DK812SBVR | DK812SAVR5 | DK812SBVR5 | |
輸出 | A/B參考點訊號 差動線路驅動器輸出（符合EIA-422） | |||
分辨率 | 0.1μm | 0.5μm | ||
測量范圍 | DK812S:12mm | |||
精度（20℃時） | 1μm p-p | 1.5μm p-p | ||
測量力 | DK812S 向下：0.6±0.3N 水平方向：0.5±0.3N 向上：0.4±0.3N | DK805S 向下：0.45±0.25N 水平方向：0.40±0.25N 向上：0.35±0.25N | ||
參考點 | 一處（在軸心運動的1mm位置） | |||
最大回應速度 | 80m/min | 42m/min | 250m/min | 100m/min |
抗震（20至2000Hz） | 100 m/s2 | |||
抗撞擊（11ms） | 1000 m/s2 | |||
保護結構*1 | SAR/SBR:IP66,SALR/SBLR:IP64(IP67*2) | |||
作業溫度 | 0℃至50℃ | |||
保存溫度 | -20℃至60℃ | |||
電源電壓 | DC+5V±5% | |||
耗電量 | 1W | |||
線纜長度 | 2.5m | |||
主桿直徑 | ?8 0-0.009mm | |||
重量*3 | 約30g | |||
探針 | 附有碳化物球形尖端（DZ-123）安裝螺絲M2.5 | 附有鋼珠尖端，安裝螺絲M2.5 | ||
配件 | 內附扳手、使用說明書、補充說明、+P M4*5螺絲（2）、軟管彎頭（僅限于SAL與SBL型） | |||
輸出電纜長度（可以連接到電子設備部分） | 最長22m | |||
使用壽命*4 | 無撞擊情況下至少3000萬次 | |||
*1 不包括內插盒與接頭
*2 使用內附的軟管彎頭與?4mm管時
*3 不包括纜線與內插盒
*4 要視Magnescale Co.,Ltd. 所定義的監定測試而定。

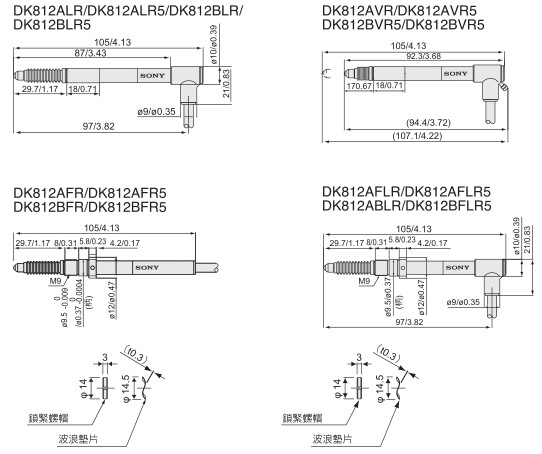

外形尺寸寸：
