| | | | 【ES-8A 2軸】 | | ES-8A 系列數顯表是本公司于2010 年開發的全功能光學電子尺數顯表，設計的要大幅提升抗干擾能力，采用集成度專用測量IC，實現全 24 位硬件全速計數功能。 |
| | 【ES-8A 車床恒線速】 | | ES-8A 系列數顯表內有針對各種專用機械而提供的全度身訂造專業功能，使機械能發揮加工效率及達到可能的精度； |
| | 【ES-8A 3軸】 | | ES-8A 系列數顯表采用低壓 3.3V 設計，進一步減少耗電壓提高可靠性； |
|
|
| |
| |
| |
| >>ES-8A車床恒線速功能 |
| |
| ES-8A 恒線速數顯表提供 0-10V 電壓控制至主軸變頻器以達到直接控制主軸轉速的目的。通過調節面板上的速度控制旋鈕， 操作員可調節輸出到主軸變頻器的電壓，從而調節主軸馬達轉速。 | | | 速比.png) | | 轉速比選擇功能 | | | 高低速選擇/齒輪A/齒輪B |
| | | ES-8A 恒線速數顯表提供50個齒輪轉速比參數記憶， 可滿足市場上所有手動機床的應用。 |
| | | ES-8A 恒線速數顯表采用可靠、抗油污能力強的霍爾感應器作為主軸的轉速傳感器，能將主軸的實時轉速無誤地直接顯示。 | | |  | | | 旋轉速度顯示 | | | | 直線速度顯示 | | | | | | ES-8A 恒線速數顯表具備直線速度顯示，將加工的實時線速度直接顯示，以協助操作者掌握加工的實時線速度。 |
|
|
| |
 | |  | Z/Z1相加顯示 | | | | ES-8A 恒線速數顯表具有 Z/Z1軸讀數相加功能，可顯示Z和Z1軸相加后的讀數，操作者也可以隨時切換到原始顯示界面（X/Y/Z 單獨顯示）。Z/Z1軸相加功能對刀具軸上安裝兩把電子尺的情況非常有用。操作者可通過這個功能直接將兩把電子尺的讀數相加做刀尖定位，使加工更加簡便。 |
|
| |
速控制.png) | | |  | | | | | 自動轉速控制模式 | | | | | | | | 主軸轉速控制旋鈕 | | 手動轉速控制模式 | | | | | | | | | | | | | | | | | | | | ES-8A 恒線速數顯表提供0-10V電壓輸出至主軸變頻器，以直接控制主軸轉速。 | | ES-8A 恒線速數顯表采用主軸轉速控制旋鈕，提供0-10V輸出電壓至主軸變頻器以直接控制主軸轉速。通過調節ES-8A面板上的速度控制旋鈕，操作員可以調節輸出至主軸變頻器的電壓，系統會相應電壓值調節主軸轉速。 | | | | | | | | | 在手動轉速控制模式中，0-10V主軸控制電壓信號由面板上的速度調節旋鈕確定，是手動控制。操作員可直接調節該旋鈕控制主軸轉速，達至理想的加工光潔度，并將實際的加工線速記錄下來。 | | 手動轉速控制模式
0-10V輸出由面板上的速度控制旋鈕控制。 | | | | | | | | | | 在當將轉速調至所需要的加工光潔度后，操作者可切換至自動轉速控制模式，主軸轉速0-10V控制信號由由ES-8A根據所輸入的直線表面切削速度（V）控制，ES8A會根據當前X軸直徑設置主軸轉速，因此在X軸直徑不斷改變的情況下依然可以保持直線表面切削速度恒定。 | | 自動轉速控制模式
0-10V輸出由ES-8A根據X軸直徑自動調節，以保持表面切削速度恒定。 |
|
| |
| |
| |

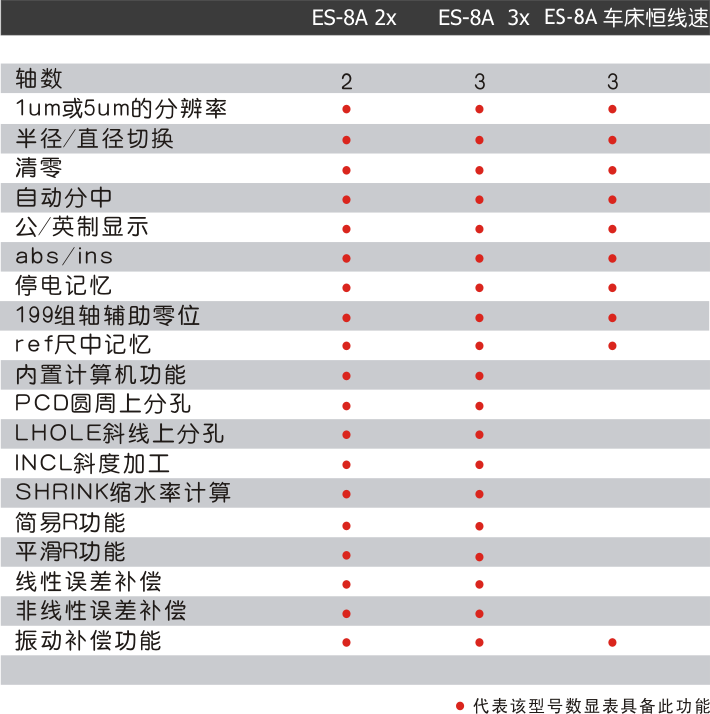

| >>ES-8A系列數顯表功能 | |  |  |
|
