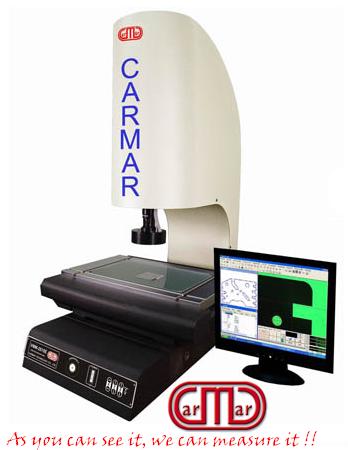

CNC全自動影像測量儀Carmar
VMM-CNC影像測量儀，具有以下的特點：
·支援自動對焦、搖桿操作、以及接觸式探針測量。
·軟件支援強大元素構造, 多元化測量方法 (自動尋邊、對比測量以及局部放大采點)等
·嵌入式模塊伺服控制驅動馬達，機電回應速度快速。
·雙重閉環運動控制，具有準確的高速運動定位性能。
·精簡化儀器與計算機界面。
·花崗巖平臺， 結構穩定， 抗震性能力佳。
·獨立控制的表面與底光光源。
·配有專用CNC二維量測軟件，具教導功能可大幅提高批量測量效率。
·進口滾珠驅動螺桿與滑軌，機械性能佳。
·國外品牌攝像機與光學變焦鏡頭。
·具高精密鏡頭選配模塊，光學分辨率達0.6微米。
| 儀器型號 | VMM-2515C | VMM-3020C | VMM-4030C | |
| 工作臺行程 | X軸(MM) | 220 | 270 | 370 |
| Y軸(MM) | 120 | 170 | 270 | |
| Y軸(MM) | 150 (對焦用) | |||
| 玻璃面尺寸(MM) | 306X196 | 350X250 | 450X350 | |
| 金屬臺尺寸(MM) | 450X280 | 500X330 | 606X466 | |
| 驅動控制系統 | 獨立伺服馬達控制 | |||
| 坐標顯數分辨率 | 0.5μm | |||
| X/Y坐標示值誤差 | ( 3 + L/200 )μm L為被測長度；單位:mm | |||
| 影像系統 | 攝像CCD：彩色1/2“ CCD攝像機。 | |||
| 物鏡：美國 NAVITAR 鏡頭 ，物鏡倍率： 0.7X-4.5X， | ||||
| 視頻倍率： 23.5X-148X，物方視野：11.1-1.7mm | ||||
| 量測軟件 | QMS3D | |||
| 光 源： | 表面光源與透射光源均采用LED ，亮度可調。 | |||
| 重量 (kg) | 146 | 168 | 266 | |
| 電源 | AC220V/110V 50/60 Hz | |||
| 外型尺寸 (MM) | 760X600X900 | 970X670X940 | ||
| 功率 | 250W (不包含計算機) | |||
| 以下功能強化選購件請參閱影像測量儀附件說明: | ||||
| 1.儀器標準配備及一般選購件 (0.5X 附加鏡， 2X 附加鏡，0.5X 鏡筒) | ||||
| 2.高精度選購件 (5X ，10X ，20X ，50X超長工作距離物鏡) | ||||
