齒輪式感柵尺ID 1102G ID 4501G 產品特性
· 尺寸集成，薄編碼器厚度<1mm。
· 抗磁場干擾能力。
· 抗油、水、灰塵、顆粒物，免維護。
· 可對柵尺運動速度和分辨率進行編程。

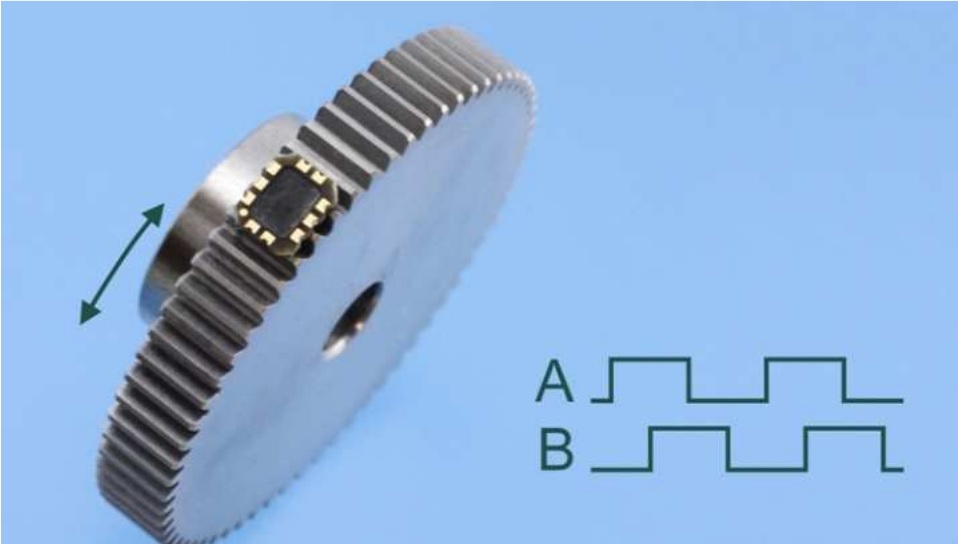

ID 1102G

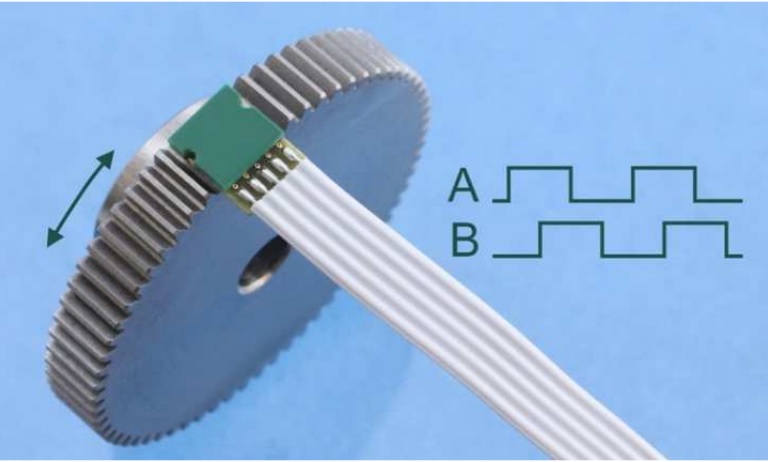

ID 4501G


齒輪式感柵尺ID 1102G ID 4501G 主要規格
輸出格式：?jiǎn)味薚TL信號，RS422
細分：x2 – x 16,384/ 輪齒
輸入頻率：0-25 kHz
輸出頻率：0-1 MHz
間距：0.6 mm
供電：5V, 10mA
溫度：-20到 100°C
齒輪材質：鐵氧體

型號	ID 1102G	ID 4501G
圖片
每圈脈沖數（CPR）	12~25000	12~125000
轉速	6~25000	6~125000
參考點	無	無
可選安裝方式	直接安裝	裸芯片
	A型底托	A型底托
	B型底托	金屬封裝外殼
讀數頭尺寸 L x W x T	9 x 6.8 x 0.9 mm	6 x 5 x 0.8 mm
	20 x 20 x 4.1 mm	20 x 20 x 4 mm
	9 x 6.8 x 1.6 mm	37 x 23 x 11 mm
線纜	扁平線纜
	扁平線纜	扁平線纜
	扁平線纜	屏蔽線-8芯
接口	FC-6、FC-8
	FC-6、FC-8	FC-6、FC-8
	FC-6、FC-8	D-sub 9、D-sub 15
輸出信號	單端TTL信號	差分TTL信號
	單端TTL信號	差分TTL信號
	單端TTL信號	RS 422信號
產品說明書下載	ID 1102G說明書	ID 4501G 說明書
