直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L
產品特性

· 尺寸集成，薄編碼器和尺條設計（總計<2mm）
· 抗磁場干擾能力
· 抗油、水、灰塵、顆粒物，免維護
· 可選配線纜, 連接器、固定器和封裝外殼

直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L主要規格

分辨率：至20 nm
速度：10 m/s
間距：0.6 mm
供電：5V, 30 mA
溫度：-40到 125°C

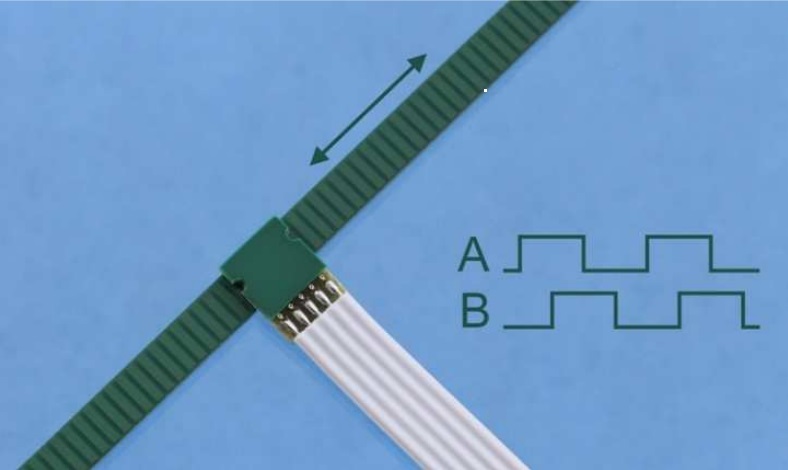

ID 1102L

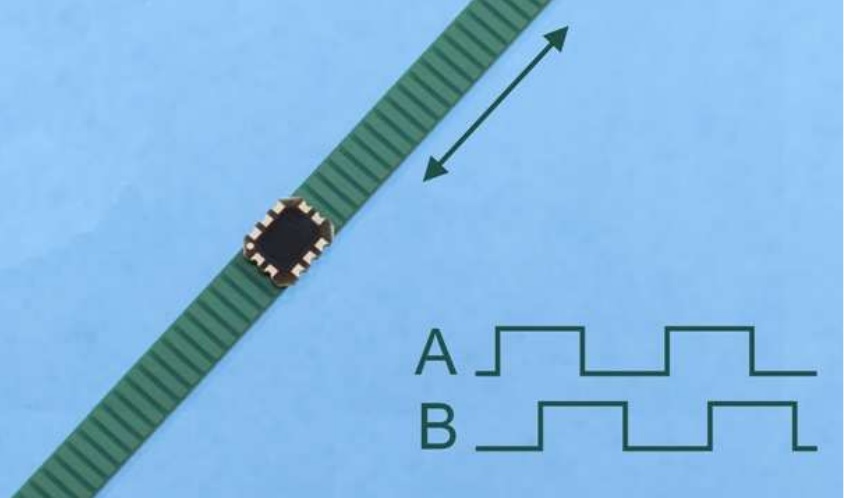

ID 4501L

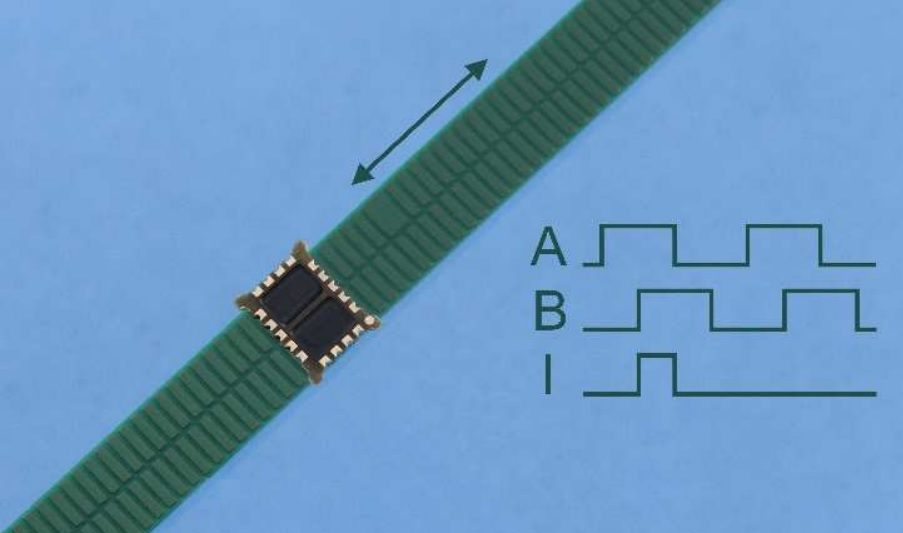

IT 3402L

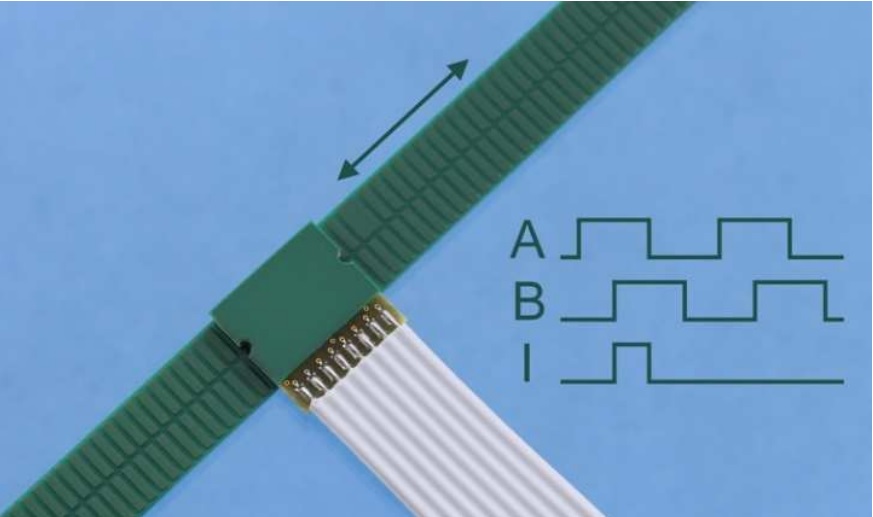

IT 5602L

直線增量式感柵尺ID 1102L、ID 4501L、IT 3402L、IT 5602L

型號	ID 1102L	ID 4501L	IT 3402L	IT 5602L
圖片
分辨率(μm)	0.018~150	0.018~150	0.037~75	0.037~75
運行速度(m/s)	0.014~30	0.014~30	0.005~11	0.005~11
參考點	無	無	有	有
可選安裝方式	直接安裝	裸芯片	直接安裝	裸芯片
	A型底托	A型底托	A型底托	A型底托
	B型底托	金屬封裝外殼	B型底托	PCB RS422 驅動板
				金屬封裝外殼
讀數頭尺寸 L x W x T	9 x 6.8 x 0.9 mm	6 x 5 x 0.8 mm	11 x 11 x 0.9 mm	10 x 8 x 0.75 mm
	20 x 20 x 4.1 mm	20 x 20 x 4 mm	20 x 20 x 4.1 mm	20 x 20 x 4.0 mm
	9 x 6.8 x 1.6 mm	37 x 23 x 11 mm	11 x 11 x 1.6 mm	29 x 10 x 3.4 mm
				36 x 14.6 x 13 mm
線纜	扁平線纜		扁平線纜
	扁平線纜	扁平線纜	扁平線纜	扁平線纜
	扁平線纜	屏蔽線-8芯	扁平線纜	屏蔽線-8芯
				屏蔽線-8芯
接口	FC-6、FC-8		FC-8
	FC-6、FC-8	FC-6、FC-8	FC-8	FC-8
	FC-6、FC-8	D-sub 9、D-sub 15	FC-8	D-sub 9、D-sub 15
				D-sub 9、D-sub 15
輸出信號	單端TTL信號	差分TTL信號	單端TTL信號	單端TTL信號
	單端TTL信號	差分TTL信號	單端TTL信號	單端TTL信號
	單端TTL信號	RS 422信號	單端TTL信號	RS 422信號
				RS 422信號
產品說明書下載	ID 1102L說明書	ID 4501L說明書	IT 3402L說明書	IT 5602L說明書
