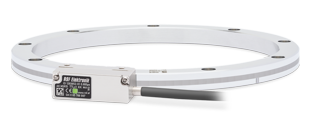

MSR 15整圓型增量式角度編碼器
產品介紹：
不帶內置軸承的增量式角度編碼器MSR 15在電子控制驅動領域及測量領域用于位置和角度控制
在線信號修正功能
信號質量直接通過一個安裝在測量頭上的3色LED進行檢測并顯示結果
在整個測量范圍內對信號進行不間斷控制
單場掃描決定了信號的高質量
MSR 15
技術參數
| 產品型號 | AK MSR 15 1Vss | AK MSR 15 TTLx1 | AK MSR 15 TTLx5 | AK MSR 15 TTLx10 | AK MSR 15 TTLx20 | AK MSR 15 TTLx25 | AK MSR 15 TTLx50 | AK MSR 15 TTLx100 | AK MSR 15 TTLx200 |
|---|---|---|---|---|---|---|---|---|---|
| 測量分辨率[°] | 根據外部細分電路決定 | 360° / 刻線數 x 4 | 360° / 刻線數 x 20 | 360° / 刻線數 x 40 | 360° / 刻線數 x 80 | 360° / 刻線數 x 100 | 360° / 刻線數 x 200 | 360° / 刻線數 x 400 | 360° / 刻線數 x 800 |
| 信號形式 | ? 1 Vss | TTL | TTL | TTL | TTL | TTL | TTL | TTL | TTL |
| 內置細分電路 | 1倍頻 | 5倍頻 | 10倍頻 | 20倍頻 | 25倍頻 | 50倍頻 | 100倍頻 | 200倍頻 | |
| 輸出頻率 | 400 kHz | -- | -- | -- | -- | -- | -- | -- | -- |
| 沿間距amin[ns] | - | 400 | 300 | 300 | 200 | 200 | 100 | 100 | 50 |
| 外徑[mm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] | 轉速[rpm] |
|---|---|---|---|---|---|---|---|---|---|
| 59,93 | 5000 | 5000 | 2100 | 1050 | 750 | 600 | 600 | 300 | 300 |
| 75,06 | 4000 | 4000 | 1600 | 800 | 600 | 450 | 450 | 240 | 240 |
| 99,96 | 3050 | 3050 | 1200 | 600 | 450 | 350 | 350 | 180 | 180 |
| 114,17 | 2650 | 2650 | 1050 | 500 | 400 | 320 | 320 | 160 | 160 |
| 150,38 | 2000 | 2000 | 800 | 400 | 300 | 240 | 240 | 120 | 120 |
| 200,35 | 1500 | 1500 | 600 | 300 | 220 | 180 | 180 | 90 | 90 |
| 228,77 | 1300 | 1300 | 500 | 260 | 200 | 160 | 160 | 80 | 80 |
| 249,85 | 1200 | 1200 | 480 | 240 | 180 | 140 | 140 | 70 | 70 |
| 299,81 | 1000 | 1000 | 400 | 200 | 150 | 120 | 120 | 60 | 60 |
| 350,23 | 870 | 870 | 340 | 170 | 130 | 100 | 100 | 50 | 50 |
| 產品參數 | 參數值及描述 |
| 允許震動 | 150 m/s2 (55 bis 2000 Hz) |
| 允許沖擊 | 750 m/s2 (8 ms) |
| 允許溫度 | ?20 °C 至 +70 °C (儲存溫度), 0 °C 至 +70 °C (工作溫度) |
| 重量 (ca) | 25 g/m + 17 g (不帶導線的測量頭) |
| 防護等級 EN 60529 | 測量頭: IP 40, 安裝后的整個測量系統: IP 00 |
| RoHS-符合性 | MSR 15角度測量系統符合RoHS指令2011/65/EU有關在電氣和電子設備中限制使用部分有害物質的要求 |
| 訂購名稱 | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S | TF MSR 15 S |
| 系統精度 | 10" | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — |
| 刻度托架 | 三點對中安裝(S)的鋼制法蘭盤 | |||||||||
| 熱膨脹系數 | α ≈ 16 x 10?6 K?1 | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — | — ? — |
| 參考標記 |
| |||||||||
| 法蘭盤外徑[mm] | 59,93 | 75,06 | 99,96 | 114,17 | 150,38 | 200,35 | 228,77 | 249,85 | 299,81 | 350,23 |
| 法蘭盤內徑 [mm] | 40 | 55 | 80 | 95 | 130 | 180 | 209 | 230 | 280 | 330 |
| 刻線數 | 4740 | 5928 | 7884 | 9000 | 11 844 | 15 768 | 18 000 | 19 656 | 23 580 | 27 540 |
| 細分誤差(典型值) | ±1,03" | ±0,82" | ±0,62" | ±0,54" | ±0,41" | ±0,31" | ±0,27" | ±0,25" | ±0,21" | ±0,18" |
| 慣性力矩[10-3kgm2] | 0,07 | 0,15 | 0,39 | 0,58 | 1,49 | 3,70 | 5,24 | 7,30 | 12,80 | 21,25 |
| 重量 [kg] | ≈ 0,10 | ≈ 0,13 | ≈ 0,19 | ≈ 0,21 | ≈ 0,30 | ≈ 0,41 | ≈ 0,44 | ≈ 0,51 | ≈ 0,61 | ≈ 0,73 |
MSR 15
附件
MH MSR 15 安裝輔助工具
MSR 15 和 MSS 15（取決于直徑大?。y量頭的安裝輔助工具
產品尺寸圖：
