激光位移傳感器UQ1控制器
激光位移傳感器UQ1控制器產品特點：
三大機能，實現高速處理
測量數據由UQ1內部處理
PLC的CPU無負載
UQ1可自動從傳感器獲取測量數據，并對數據進行演算·判定·輸出等處理，處理速度可達100μs。
上述處理程序均由UQ1獨自完成，無需PLC的CPU處理，因此不會增加CPU負荷。也不需要等待處理的時間。

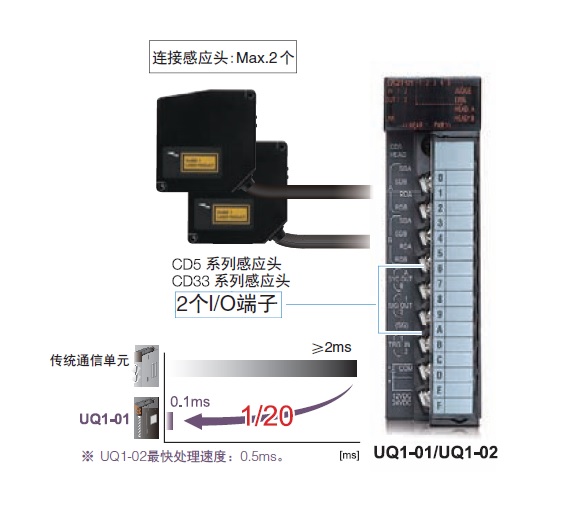

內置I/O端子
處理速度：100μs
UQ1內置2個I/O端子（各2個），因此無需依賴PLC的CPU的掃描時間。

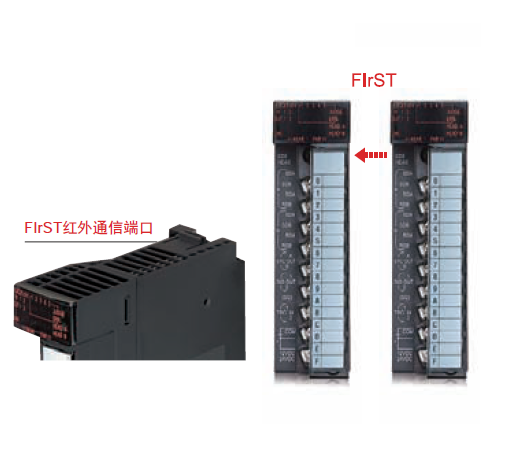

UQ1單元之間的FIrST通信
“FIrST”紅外線通信功能，實現數據高速傳輸；通過“FIrST”通信技術，多個并聯的UQ1單元之間；可通過紅外線進行數據傳輸，以便對連接于不同UQ1單元的感應頭的測量值組合計算，處理速度可達100μs。
UQ1-02處理速度為500μs。
總成本僅傳統產品的1/3 ! (UQ1-01+CD5)
與標準控制器相比
UQ1的價格僅為CD5感應頭標配的控制器（CD5A）的1/3
與競爭對手同類產品相比
CD5系列感應頭連接UQ1單元，成本僅為傳統激光位移傳感器的1/3
連接方便，設定簡單
無需編寫通信程序及通信設定
UQ1系列無需編寫通信程序，直接插入PLC基板卡槽即可實現CD5/CD33感應頭與三菱MELSEC-Q系列PLC的連接。
LED顯示屏，便于監視測量狀態
可通過顯示屏讀取如下信息：
·測量結果（Q1-Q5輸出狀態）
·故障顯示（感應頭連接不良等）
·I/O通信狀態
·條形LED指示燈（檢測距離或選用的感應頭狀態）
軟件操作簡單
UQ1 Navigator軟件為UQ1系列PC。
操作人員無需熟悉PLC或階梯通信程序，亦可通過該軟件界面更改設定參數及查看測量狀態。
配套GOT系列人機界面，實現控制及監控
免費提供配套系統中的GOT系列觸摸屏的Demo的軟件。
只需加載該程序即可對UQ1進行參數設定，還可讀取UQ1存儲的數據。
激光位移傳感器UQ1控制器技術參數：
型號 | UQ1-01 | UQ1-02 | |
輸入/輸出點數 | 32點端子（I/O端子） | ||
采樣周期（速度） | 100μs Min. | 500μs Min. | |
通信方法（相鄰單元之間） | 紅外線 | ||
端子臺 | 電纜線尺寸 | 線芯：0.3~0.75mm（外徑≦2.8mm） | |
端子連接器 | R1.25-3（不提供連接器）電纜延長線可選50m | ||
通信 | 可連接臺數 | 可同時連接2個傳感器 | |
通信方式 | RS422 | ||
波特率 | 921.6kbps | 256kbps | |
連接電纜線 | DOL-1212-G05M（感應頭自帶5m的電纜線） | ||
傳輸距離 | 電纜延長線可選50M | ||
判定輸出 | I/O端子 | 輸入2點、輸出2點 | |
輸出方式 | NPN集電極開路輸出 | ||
額定輸出電壓 | 12·24VDC（±10%） | ||
額定輸出電流 | 80mA(DC12-24V) | ||
ON殘留電壓 | 1V Max. | ||
OFF泄露電流 | 0.2mA Max. | ||
輸出保護 | 過電流保護電路 | ||
觸發輸入 | 條件 | 連接地線（OV）時輸入ON | |
電壓 | ON時電壓：1.0V Max.; OFF時電壓：2.0V Min. | ||
輸入電阻 | 約10kΩ | ||
功能 | 傳感器設定、開關量輸出、計算式運算功能、保持功能、濾波功能、 | ||
高速存儲數據數量 | Max. 262, 144點 | ||
EEPROM存儲器使用壽命 | 同一地址可寫入100萬次 | ||
消耗電流（DC 5V） | 0.5A Max. | ||
抗噪音干擾 | 噪音模擬器500Vp-p，噪聲寬度：1us，快速晶體管噪音瞬變噪聲IEC 61000-4-4:1kV | ||
絕緣阻抗 | Min.10MΩ（絕緣電阻儀測量值） | ||
防護等級 | IP2X | ||
環境溫度/濕度 | -10℃－+55℃/35-85%RH（無冷凝） | ||
存儲溫度/濕度 | -20℃－+70℃/35-85%RH（無冷凝） | ||
抗震動 | 10-55HZ,1.5mm,X,Y,Z三方向各2小時 | ||
外形尺寸 | 98(H) 27.4 (W) 90(D)[mm] | ||
重量 | 約150g | ||
激光位移傳感器UQ1控制器應用范圍：

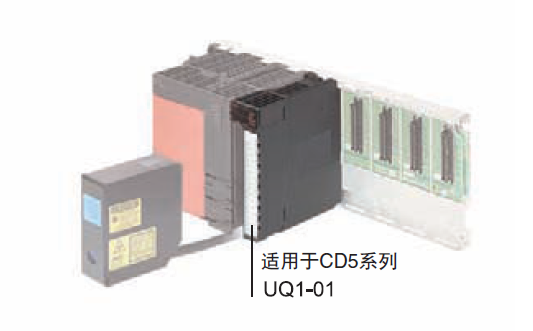

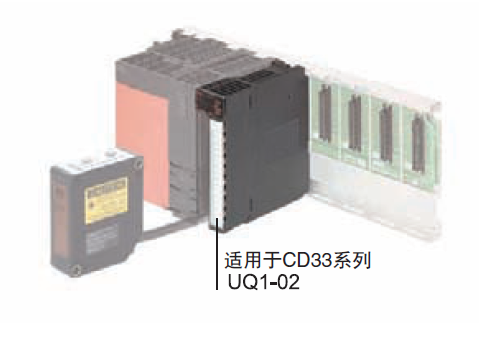

UQ1 系列
通過UQ1系列，可將位移傳感器直接連接三菱
MELSEC-Q系列PLC，無需編寫PLC通信程序。
